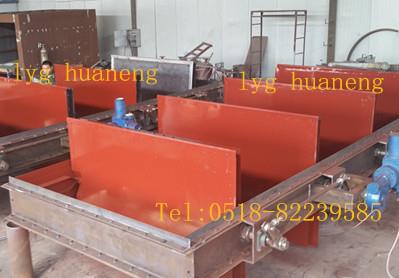

挡板门
挡板门

商品描述

挡板门是连云港华能电力辅机引进国外技术生产制造,采用新型密封结构:双级软硬密封,防粘连弹片。

一、 挡板门产品概述:

       挡板门是连云港华能电力辅机有限公司引进技术生产制造,用于烟气系统吸收塔进、出口或旁路烟道上,或烟气脱硝及烟气除尘系统中,脱硫烟气挡板门通常采用百叶窗式双层挡板结构,关断时双层挡板之间通入密封空气进行气密封,实现隔离关断烟气的作用。

       根据形状可分为方形单轴双挡板门和圆形单轴双挡板门;根据驱动方式可分为电动单轴双挡板门和气动单轴双挡板门;根据使用位置可分为FGD入口原烟气挡板风门、FGD出口净烟气挡板风门、FGD旁路烟气挡板风门、FGD增压风机入口挡板风门和FGD增压风机出口挡板风门等;根据材质可分为碳钢型单轴双挡板门、不锈钢型单轴双挡板门和镍基合金型单轴双挡板门。



 二、 挡板门性能特点:

    1.脱硫烟气挡板门采用单轴驱动双百叶窗式挡板结构,双层叶片中间设计有导入密封空气的密封室,将高于烟气压力的密封空气通入挡板,使双层挡板之间形成密封空气隔离层, 阻断烟气流的通过。

   2.脱硫烟气挡板门启闭时间≤60S(可根据用户要求选定)。

   3.外部设计有连杆机构,使数个叶片同步开启或关闭,轴封装置与滚动轴承分开,调节与维护方便,无轴承腐蚀缺陷。

   4.双百叶窗式脱硫烟气挡板门设计结构合理,叶片刚性好,运行稳定可靠,百叶窗式挡板叶片密封型式为弹性密封或气密封。

   5.脱硫烟气挡板门可选多种驱动方式:电动或气动。

   6. 空气密封风机和门板采用机械联动机构控制,安全可靠。



  三、脱硫烟气挡板门结构特点:

       脱硫烟气挡板门主要由由框架、叶片、密封片、主轴、轴承、轴封、曲柄连杆机构、执行机构、密封空气系统(辅助系统)等几部分组成。华能生产框架采用钢板模压成形或型刚焊接成形,叶片采用钢板模压焊接成形。叶片与叶片间、叶片与框架间设有特殊弹性密封结构,叶片做成中空型腔式,当叶片处于关闭位置时,在烟道截断面上首先形成一个机械密封屏障,再通入压力高于工作介质压力一定额度的密封空气,形成一道高压密封空气幕墙,使叶片前后完全隔开,确保100%的隔断效果。

       华能挡板门轴颈处采用专用密封结构及专用轴承,专用密封结构其密封性能良好、无外泄、耐高温、耐腐蚀,专用轴承具有自动调心及自动补偿功能。

  四. 脱硫烟气挡板门技术参数:

   1. 烟道截面:W(宽)×H(高)×L(厚);

   2. 适用介质:冷热烟气;

   3. 设计耐温:≤300℃;

   4. 设计压力:±8500Pa;

   5. 烟气内外泄漏率:“0”

   6. 驱动方式:电动或气动;

   7. 电源和控制要求:由用户选定。
